گہری نالی بال بیرنگ ، کونیی سے رابطہ بال بیرنگ ، اور زور والے بال بیرنگ کی خصوصیات اور استعمال

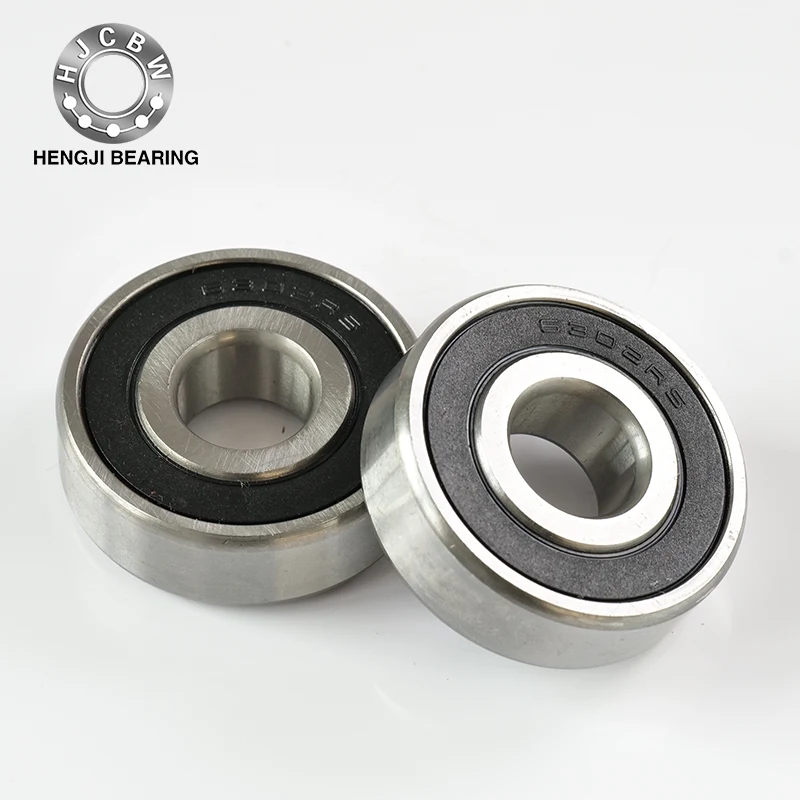

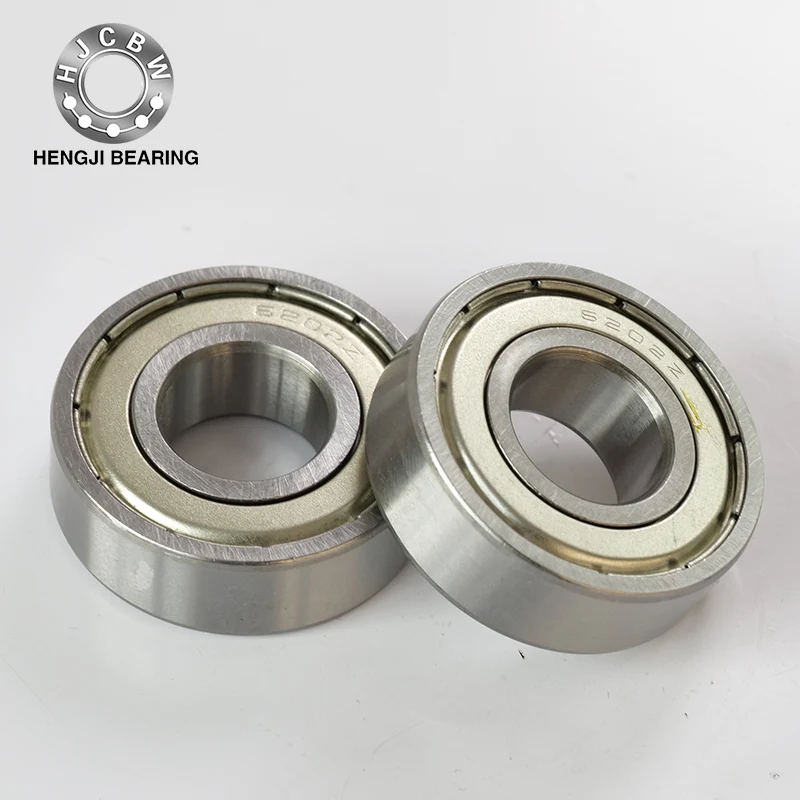

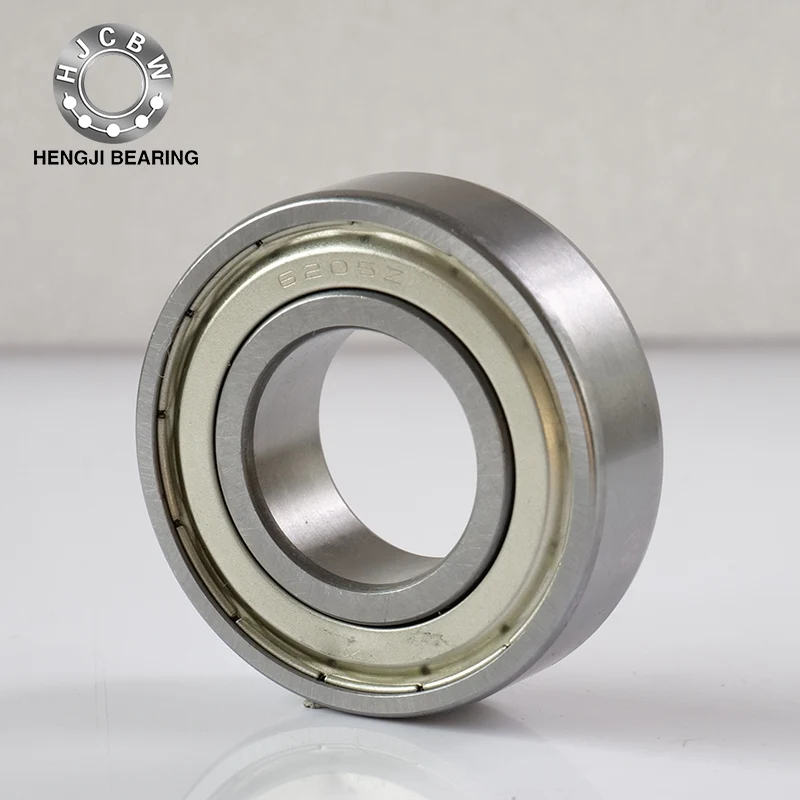

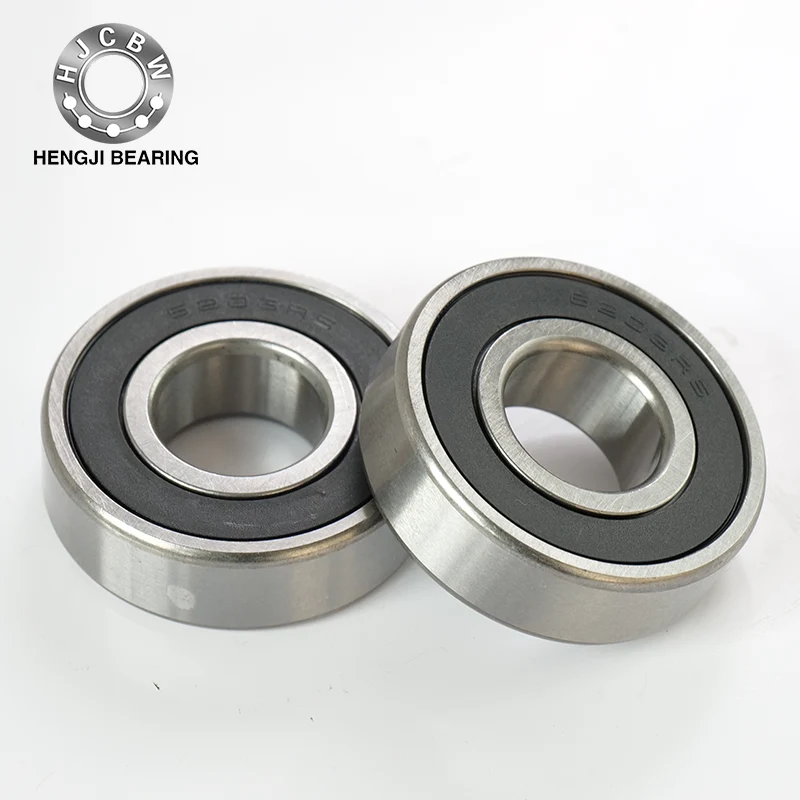

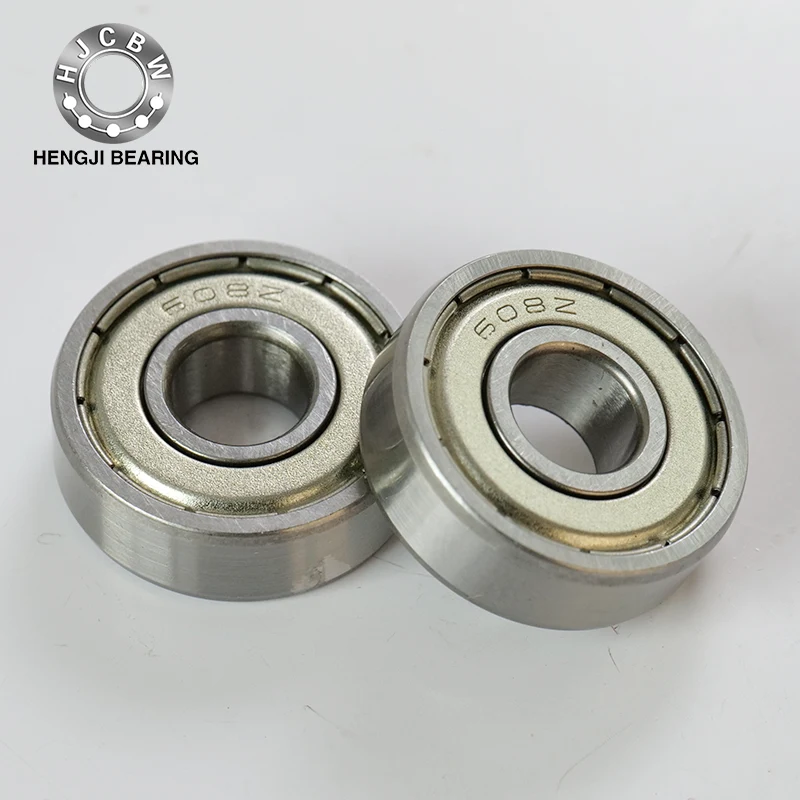

گہری نالی بال بیرنگ

خصوصیات:گہری نالی بال بیرنگوسیع پیمانے پر استعمال کے ساتھ نمائندہ رولنگ بیرنگ ہیں۔ وہ شعاعی بوجھ اور دو طرفہ محوری بوجھ کا مقابلہ کرسکتے ہیں ، اور ان ایپلی کیشنز کے ل suitable موزوں ہیں جن میں کم شور ، تیز رفتار گردش اور کم کمپن کی ضرورت ہوتی ہے۔ اسٹیل کی دھول کے احاطہ یا ربڑ کے مہروں کے ساتھ مہربند بیرنگ ایک مناسب مقدار میں چکنائی کے ساتھ پہلے سے بھر جاتی ہے۔ بیرونی انگوٹھیوں پر انگوٹھی یا فلنگز کو برقرار رکھنے کے ساتھ بیئرنگ محور کو تلاش کرنا اور رہائش میں انسٹال کرنا آسان ہے۔ اعلی بوجھ والے بیرنگ کے طول و عرض معیاری بیرنگ کی طرح ہی ہیں ، لیکن اندرونی اور بیرونی انگوٹھیوں پر ایک بھرنے والی نالی ہے ، جو گیندوں کی تعداد اور درجہ بند بوجھ میں اضافہ کرتی ہے۔

بنیادی طور پر قابل اطلاق پنجرے: اسٹیل اسٹیمپنگ پنجروں (ویوفارم ، تاج کے سائز کا ... سنگل قطار ؛ ایس کے سائز کا ... ڈبل قطار) ، تانبے کا کھوٹ یا فینولک رال کٹ پنجروں ، مصنوعی رال مولڈ پنجرے۔

اہم استعمال: آٹوموبائل: عقبی پہیے ، ٹرانسمیشن ، اور بجلی کے آلہ کے اجزاء۔

برقی: عمومی مقصد والی موٹریں ، گھریلو آلات۔

دوسرے: آلات ، اندرونی دہن انجن ، تعمیراتی مشینری ، ریلوے گاڑیاں ، لوڈنگ اور ان لوڈنگ مشینری ، زرعی مشینری ، مختلف صنعتی مشینری۔

کونیی رابطہ بال بیرنگ

خصوصیات: انگوٹھی اور گیند کے درمیان ایک رابطہ زاویہ ہے۔ معیاری رابطے کے زاویے 15 ° ، 30 ° اور 40 ° ہیں۔ رابطہ زاویہ جتنا چھوٹا ہے ، تیز رفتار گردش کے لئے زیادہ سازگار ہے۔ جتنا بڑا رابطہ زاویہ ہوگا ، محوری بوجھ کی گنجائش زیادہ ہوگی۔ سنگل صف بیرنگ شعاعی بوجھ اور غیر مستقیم محوری بوجھ کا مقابلہ کرسکتی ہے۔ ڈی بی کا مجموعہ ، ڈی ایف امتزاج اور ڈبل صف بیرنگ شعاعی بوجھ اور دو طرفہ محوری بوجھ کا مقابلہ کرسکتا ہے۔ ڈی ٹی امتزاج ان مواقع کے لئے موزوں ہے جہاں غیر سمتہ محوری بوجھ بڑا ہوتا ہے اور ایک ہی اثر کا درجہ بند بوجھ ناکافی ہوتا ہے۔ تیز رفتار ACH قسم کے بیرنگ میں ایک چھوٹا سا بال قطر اور بڑی تعداد میں گیندیں ہوتی ہیں۔ وہ زیادہ تر مشین ٹول اسپنڈلز میں استعمال ہوتے ہیں۔ کونیی رابطہ بال بیرنگ تیز رفتار اور اعلی صحت سے متعلق گردش کے ل suitable موزوں ہے۔ ڈھانچہ یہ ہے کہ پچھلے حصے میں مل کر دو سنگل صف کونیی رابطہ بال بیرنگ اندرونی اور بیرونی انگوٹھیوں کا اشتراک کرتے ہیں ، جو شعاعی بوجھ اور دو طرفہ محوری بوجھ کا مقابلہ کرسکتے ہیں۔ نالی بیرنگ کو بھرے بغیر بھی مہر بند قسمیں ہیں۔

بنیادی طور پر قابل اطلاق پنجروں: اسٹیل پلیٹ اسٹیمپنگ پنجروں (کٹوری کی شکل والی ... سنگل قطار S کی شکل والی ، تاج کے سائز کا ... ڈبل قطار) ، تانبے کا کھوٹ یا فینولک رال کٹ پنجروں ، مصنوعی رال تشکیل شدہ پنجرے۔

اہم استعمال: سنگل قطار: مشین ٹول اسپنڈلز ، اعلی تعدد موٹرز ، گیس ٹربائنز ، سنٹرفیوگال جداکار ، چھوٹے کار فرنٹ پہیے ، تفریق پنین شافٹ۔

ڈبل قطار: آئل پمپ ، جڑیں بلوورز ، ایئر کمپریسرز ، مختلف ٹرانسمیشن ، ایندھن کے انجیکشن پمپ ، پرنٹنگ مشینری۔

زور سے بال بیرنگ

خصوصیات: اس میں ریس وے ، ایک گیند اور کیج اسمبلی کے ساتھ واشر کے سائز کا ریس وے رنگ کی انگوٹی پر مشتمل ہے۔ شافٹ سے مماثل ریس وے کی انگوٹی کو شافٹ رنگ کہا جاتا ہے ، اور رہائش سے مماثل ریس وے رنگ کو سیٹ رنگ کہا جاتا ہے۔ دو طرفہ بیرنگ کے ل the ، درمیانی انگوٹھی شافٹ کے ساتھ ملتی ہے۔ یکطرفہ اثر ایک طرفہ محوری بوجھ کا مقابلہ کرسکتا ہے ، اور دو طرفہ اثر دو طرفہ محوری بوجھ کا مقابلہ کرسکتا ہے (نہ ہی شعاعی بوجھ کا مقابلہ کرسکتا ہے)۔

بنیادی طور پر قابل اطلاق پنجروں: اسٹیل پلیٹ اسٹیمپنگ پنجروں ، تانبے کا مصر یا فینولک رال کٹ پنجروں ، مصنوعی رال تشکیل شدہ پنجرے۔

اہم استعمال: آٹوموبائل اسٹیئرنگ پن ، مشین ٹول اسپنڈلز۔
